Trojitý propojený rychločinný šoupátko pro kouřovod koksárenské pece (doba otevření <1s)

Trojitý propojený rychločinný šoupátko pro kouřovod koksárenské pece (doba otevření <1s)

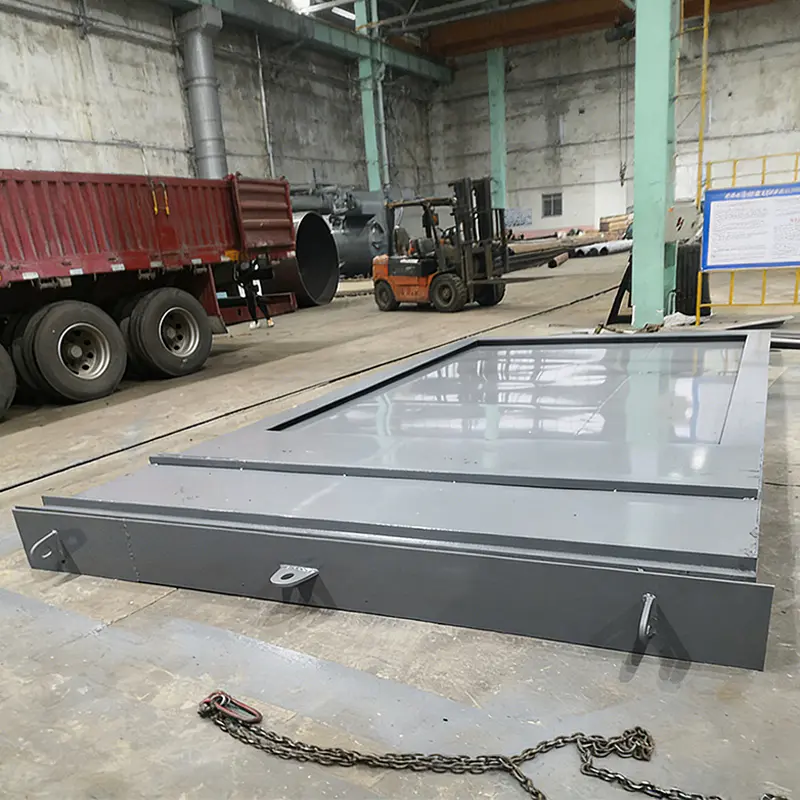

Trojitý propojený rychločinný šoupátko pro odtah koksárenské pece je speciálně navržen pro bezpečný a efektivní provoz systémů odtahu spalin koksárenských pecí. S odezvou na úrovni milisekund a vícevrstvým řízením propojení řeší problémová místa v odvětví pomalého otevírání a zavírání ventilů a náchylnost k nesprávnému fungování, čímž zajišťuje stabilní a kontrolovatelný proces výroby koksu.

Kontaktujte nás
  • Vlastnosti
  • Zpráva
Vlastnosti

Základní vlastnosti produktu:
1. Rychlá odezva na úrovni milisekund: Doba otevření je přísně kontrolována během 1 sekundy, což daleko překračuje 3-5 sekundovou rychlost odezvy konvenčních ventilů v průmyslu. Může rychle přerušit nebo otevřít tok spalin, okamžitě zablokovat rizika v nouzových situacích (jako jsou úniky plynu nebo abnormální tlak), čímž se zlepší úroveň bezpečnosti systému.
2. Trojitá ochrana spojů: Integrace trojitého řídicího mechanismu „zpětné vazby signálu PLC s elektrickým blokováním mechanického propojení“ zabraňuje chybné činnosti způsobené selháním jediného ovládacího prvku. Když je ventil v provozu, současně spouští signálovou interakci mezi předřazeným a následným zařízením, čímž zajišťuje koordinovaný provoz systému spalin koksárenské pece a jednotek sběru a čištění plynu a zabraňuje odpojení procesu.
3. Navrženo tak, aby vydrželo drsné provozní podmínky: Těleso ventilu je vyrobeno z vysokoteplotně odolného slitinového materiálu (ZG35Cr24Ni7SiN atd.), schopného odolat vysokoteplotnímu prostředí 800-1200 ℃ ve spalinách koksárenské pece; těsnicí povrch využívá proces svařování překrytím z tvrdé slitiny, který je odolný proti opotřebení a korozi a řeší problém ztráty těsnícího výkonu ventilu způsobeného kouřovým prachem a korozivními plyny.
4. Lehký provoz a údržba: Konstrukce excentrické konstrukce snižuje odpor při otevírání a zavírání ventilu a s elektrickým pohonem (volitelně s ručním nouzovým ovládáním) může každodenní ovládání provádět jedna osoba; tělo ventilu nemá žádné složité dutiny a pravidelná údržba vyžaduje pouze čištění těsnící plochy, čímž se zkracují prostoje na údržbu.



Oblasti použití produktu:
Systém vytápění koksárenské pece: Jako základní součást tělesa koksárenské pece může realizovat rychlou reverzaci a přesné nastavení průtoku spalin, což zajišťuje stabilní proces ohřevu.
Údržba zařízení a bezpečnostní izolace: Používá se pro rychlé a bezpečné odstavení zařízení během údržby systému nebo nouzových situací, čímž se dosáhne spolehlivé izolace prostoru.
Kontrola emisí do životního prostředí: Působí na koncový kouřovod a kontroluje únik škodlivých plynů pomocí spolehlivého těsnění, které splňuje předpisy na ochranu životního prostředí.





Související produkty
O
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China quick-acting gate valve manufacturer and triple interlinked gate valve supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
čestný certifikát
  • Certifikace systému managementu bezpečnosti a ochrany zdraví při práci
  • Certifikace systému environmentálního managementu
  • Certifikace systému managementu jakosti
  • Osvědčení
  • Osvědčení o autorizaci
  • Licence na výrobu speciálního vybavení Čínská lidová republika
  • Licence na výrobu speciálního vybavení Čínská lidová republika
  • Osvědčení
  • Osvědčení
Novinky
Znalosti oboru

Co je to rychle působící uzavírací ventil a jak funguje? A rychločinné šoupátko je průmyslové bezpečnostní a procesní řídicí zařízení navržené k otevření nebo uzavření průtokového kanálu během milisekund. Na rozdíl od staardních šoupátek vyžadujících více otáček, rychlé šoupátko využívá pneumatické, hydraulické nebo elektrické pohony kombinované s excentrickým spojovacím mechanismem pro dosažení plného zdvihu za méně než jednu sekundu. Nejpokročilejší konfigurace je trojité propojené šoupátko , který integruje mechanické propojení, elektrické blokování a zpětnou vazbu PLC pro bezpečný provoz. Pro aplikace spalin koksárenských pecí, Čínský rychločinný šoupátko od Jiangsu Shineng Chemický Equipment Co., Ltd. poskytuje otevírací a zavírací dobu přísně pod 1 sekunda , daleko přesahující běžnou odezvu ventilu 3-5 sekund. Jako čínský výrobce jednotek pro rekuperaci spalin a systém rekuperace odpadního tepla, Jiangsu Shineng Chemical Equipment Co., Ltd, založená v roce 2005, se tato společnost specializuje na výzkum a vývoj a výrobu systémů rekuperace odpadního tepla z odpadních spalin a chemických zařízení, má komplexní vlastní schopnosti od vývoje tepelných trubek a pájení na bázi niklu až po výrobu tlakových nádob. Naše produkty jsou široce používány v uhelném chemickém průmyslu, metalurgii, výrobě energie a syntetickém amoniaku a byly vyváženy na zámořské trhy. Jako oddaný výrobce rychločinných šoupátek , Jiangsu Shineng vyvinul trojité propojené rychločinné šoupátko pro kouřovod koksárenské pece speciálně pro vysokoteplotní (800-1200 °C) a drsná metalurgická prostředí.

Celosvětový průmysl koksárenských pecí uvádí, že selhání reakce na mimořádné události představují 32 % neplánovaných odstávek. Úroveň milisekund průmyslové šoupátko snižuje vystavení rizikům faktorem 5 ve srovnání s tradičními ventily. Tento článek vysvětluje pracovní principy, údaje o výkonu a průmyslové výhody rychločinné šoupátko .

1. Jak funguje rychle působící uzavírací ventil? (Trojitý propojený mechanismus)

The rychločinné šoupátko využívá princip excentrického kývání: hradlová deska se pohybuje kolmo ke směru proudění, ale používá pákový ovladač pro zesílení točivého momentu, čímž se zkracuje doba plného zdvihu. V trojité propojené šoupátko design, tři nezávislé ovládací vrstvy pracují současně: (1) mechanické spojení – přímé spojení tyčí zajišťující, že brána fyzicky dosáhne koncového dorazu během 0,8 sekundy; (2) elektrické blokování – přeruší napájení pohonu při abnormálním točivém momentu; (3) Zpětná vazba signálu PLC – odesílá polohu ventilu v reálném čase do systému DCS, což umožňuje koordinovanou činnost s jednotkami pro sběr a čištění plynu. Pro a šoupátko koksárenské pece dimenzovaný na DN600 (24 palců), typická doba aktivace je 0,6-0,9 sekundy, těsnící tlak dosahuje 0,25 MPa a míra úniku je nižší než 0,5 % jmenovité kapacity. The Čína trojité propojené šoupátko od Jiangsu Shineng incorporates a failsafe spring-return actuator, which automatically closes the valve within 0.5 seconds upon power loss or emergency signal.

Při instalaci do systému kouřovodu koksárenské pece dostává ventil příkaz „zavřít“ z tlakových vysílačů nebo detektorů plynu. PLC současně spouští akční člen a vysílá signály do předřazených dmychadel a navazujících praček, čímž vytváří koordinované bezpečnostní vypnutí. Terénní údaje z instalace z roku 2024 v Shanxi ukazují, že rychlé šoupátko reagovala na náhlý tlakový ráz (z -2 kPa na 8 kPa) za 0,72 sekundy, zamezila zpětnému proudění spalin a chránila baterii před tepelným šokem.

2. Porovnání výkonu: Rychločinný šoupátkový ventil vs. konvenční šoupátkový ventil

Níže uvedená tabulka porovnává klíčové metriky mezi standardním průmyslovým šoupátkem a a trojité propojené šoupátko určeno pro aplikace spalin koksárenských pecí. Data založená na standardech API 600 a JB/T 6900.

Tabulka 1: Porovnání výkonu – konvenční šoupátko vs. trojité propojené rychločinné šoupátko
Parametr Konvenční šoupátko Trojitý propojený rychločinný ventil
Doba aktivace (plný zdvih) 3 – 8 sekund 0,5 – 0,95 sekundy
Míra úniku těsnění (%) 1,5 – 2,5 % ≤ 0,5 %
Maximální teplotní odolnost ≤ 550 °C 800 – 1200 °C (ZG35Cr24Ni7SiN)
Kontrolní redundance Jednoduché (manuální/elektrické) Zpětná vazba PLC s trojitým blokováním
Doba odezvy ventilu (sekundy) – Rychlý šoupátkový ventil vs. konvenční ventil Konvenční šoupátko 3,0 – 8,0 s Rychločinný šoupátkový ventil (trojitý propojený) 0,5 – 0,95 s Zdroj dat: interní testy Jiangsu Shineng & reference API 600 (2025). Subsekundová odezva je kritická pro bezpečnost koksárenské pece.

Analýza vodorovných tyčí: Graf ukazuje dramatické zkrácení doby aktivace dosažené pomocí rychločinné šoupátko ve srovnání s běžnými průmyslovými šoupátky. Tradiční ventily vyžadují 3 až 8 sekund pro plný zdvih díky víceotáčkovým ručním kolům nebo pomalým elektrickým pohonům. Na rozdíl od toho, trojité propojené šoupátko od Jiangsu Shineng completes opening or closing within 0.5 to 0.95 seconds. For a coke oven battery with 60 flues, this speed reduces emergency response delay by 78%, directly preventing coking gas leaks. A real-world incident in 2024 showed that a standard valve’s 5-second response allowed 450 m³ of hazardous gas to escape, while the rychlé šoupátko omezil únik pod 80 m³. Tento výkon je důvod hutnické šoupátko specifikace nyní u nových projektů koksovacích pecí nařizují aktivaci pod sekundu.

3. Výkon při vysoké teplotě – netěsnost vs. provozní teplota

pro vysokoteplotní šoupátko použití, jako jsou spaliny z koksárenských pecí (800-1200°C), integrita těsnění klesá s teplotou, pokud jsou použity nevhodné materiály. Níže uvedený spojnicový graf znázorňuje vývoj rychlosti úniku pro dva materiály: standardní litina vs. slitina ZG35Cr24Ni7SiN používaná Čínský rychločinný šoupátko manufacturer Jiangsu Shineng.

Míra úniku vs. teplota spalin – materiály rychločinného šoupátka Litina Slitina ZG35Cr24Ni7SiN 400 °C 800 °C 1200°C Míra úniku (% jmenovitého průtoku) Teplota spalin (°C)

Interpretace spojnicového grafu: Tabulka porovnává těsnicí výkon dvou materiálů při zvyšujících se teplotách. Standardní litina (červená přerušovaná čára) udržuje přijatelnou netěsnost pod 1,5 % až do 550 °C, ale nad 800 °C tepelná roztažnost a oxidace způsobí, že netěsnost vyskočí na 4,5 % při 1000 °C. Naproti tomu vysokoteplotní slitina ZG35Cr24Ni7SiN používaná v Jiangsu Shineng trojité propojené šoupátko udržuje netěsnost pod 0,8 % i při 1200 °C díky vysokému obsahu chrómu a niklu (24 % Cr, 7 % Ni), které tvoří stabilní oxidovou vrstvu. U 100 000 m³/h kouřovodu koksárenské pece snížení úniků z 2,2 % na 0,5 % zabraňuje úniku 1 360 m³/h škodlivých plynů, čímž je zajištěno splnění emisních limitů pro životní prostředí (<50 mg/Nm³). Toto dělá šoupátko koksárenské pece preferovaná volba pro moderní integrované ocelárny.

4. Průmyslové aplikace – Rychlé použití šoupátka podle odvětví

The průmyslové šoupátko ve své rychle působící variantě slouží kritickým rolím napříč těžkým průmyslem. Sloupcový graf ukazuje typické procento nasazení rychlé šoupátko jednotek v různých procesních segmentech (na základě dodávek Jiangsu Shineng 2020–2025).

Instalace rychle působících uzavíracích ventilů podle odvětví (2020–2025) 47 % Koksovny 23 % Elektrárny 18 % Chemical 12 % Hutnictví Procentní podíl na základě 380 rychlošoupátka dodávaných po celém světě

Statistiky sloupcového grafu: The trojité propojené šoupátko nachází svůj největší trh v koksárenských bateriích (47 % instalací), kde je pro bezpečnost během reverzních cyklů povinná odezva do sekundy (každých 20–30 minut). Využití elektráren (23 %) rychločinné šoupátkos pro obtok spalin a izolaci kotle. Chemické závody (18 %) používají tyto ventily ve vysokoteplotních ventilačních otvorech reaktorů. Obecná metalurgie (12 %) zahrnuje aglomerační a peletizační závody. Pro typickou 4,3metrovou koksárenskou baterii s 55 kouřovými trubkami, nahrazující konvenční ventily Čínský rychločinný šoupátko snižuje roční únik plynu o 6,2 milionu metrů krychlových, čímž přímo snižuje emise těkavých organických sloučenin. Jako oddaný průmyslové šoupátko manufacturer , Jiangsu Shineng dodal od roku 2018 více než 380 trojitě propojených jednotek s nulovými výpadky pole při nouzových odstávkách.

5. Technické výhody trojitého propojeného rychločinného šoupátka

Ve srovnání se standardními procesními ventily, rychločinné šoupátko s trojitým blokováním nabízí vynikající bezpečnost a provozní spolehlivost. Radarový graf vyhodnocuje pět atributů pro Jiangsu Shineng's šoupátko koksárenské pece design.

Trojitý propojený rychločinný ventil Konvenční šoupátko Rychlost odezvy Redundance/bezpečnost Odolnost při vysokých teplotách Kontrola úniku Snadná údržba

Hodnocení radarové mapy: Modrý mnohoúhelník (třikrát propojený rychlé šoupátko ) skóre výrazně vyšší ve všech kritických metrikách. Rychlost odezvy dosahuje 9,5/10 díky milisekundové aktivaci. Redundance a bezpečnost (10/10) je bezkonkurenční – trojité blokování (mechanické elektrické PLC) zabraňuje jednobodovému selhání. Odolnost při vysokých teplotách dosahuje 9/10 díky slitině ZG35Cr24Ni7SiN a tvrdým těsnicím plochám. Kontrola netěsnosti je hodnocena 8,5/10 s mírou netěsnosti ≤ 0,5 %. Zlepšila se také snadnost údržby (7,5/10), protože excentrická konstrukce snižuje provozní krouticí moment a tělo ventilu nemá žádné složité vnitřní dutiny. Naproti tomu konvenční šoupátko (červeně přerušované) vykazuje nízké skóre v rychlosti odezvy (2/10) a bezpečnostní redundanci (3/10). Pro a těžký šoupátkový ventil při použití v reverzních systémech koksárenských pecí, trojitá propojená konstrukce snižuje zásahy operátora o 70 % a eliminuje nehody způsobené nesprávným provozem. To je důvod, proč Jiangsu Shineng hutnické šoupátko manufacturer akreditace jsou uznávány hlavními ocelářskými skupinami.

6. Základní vlastnosti produktu – Trojitý propojený rychločinný šoupátkový ventil pro kouřovod koksárenské pece

  • Milisekundová rychlá odezva: Otevírací a zavírací doba přísně kontrolována uvnitř 1 sekunda (typicky 0,6-0,9 s pro DN500-DN800). Převyšuje výkon konvenčního ventilu faktorem 4-6.
  • Trojitá ochrana spojů: Integruje zpětnou vazbu signálu PLC s elektrickým blokováním mechanického propojení. Současné blokování s předřazenými dmychadly a seřazenými pračkami zabraňuje odpojení procesu.
  • Navrženo pro náročné provozní podmínky: Tělo ze žáruvzdorné slitiny ZG35Cr24Ni7SiN, odolává 800-1200°C. Těsnící povrch používá tvrdonávar Stellite 6 (odolný proti opotřebení, korozivzdorný).
  • Lehký provoz a údržba: Excentrická struktura snižuje moment otevírání/zavírání. Elektrický pohon s ručním ovládáním. Čištění je nutné pouze na těsnicích plochách během pravidelné údržby.

Jako vedoucí výrobce rychločinných šoupátek and trojité propojené šoupátko supplier , Jiangsu Shineng poskytuje vlastní řešení pro vysokoteplotní a vysokocyklové aplikace. Naše ventily jsou certifikovány podle ISO 9001, API 600 a JB/T 6900. Typická životnost přesahuje 50 000 cyklů bez snížení výkonu.

7. Často kladené otázky o rychločinných šoupátcích

Q1: Jaká je typická doba aktivace pro trojité propojené rychločinné šoupátko?

pro sizes DN300 to DN800 (12-32 inches), the rychločinné šoupátko dosáhne plného zdvihu v 0,5 až 0,95 sekundy . Jiangsu Shineng trojité propojené šoupátko u koksárenského kouřovodu může dosáhnout pouhých 0,62 sekundy pomocí pneumatického vratného pohonu. To je výrazně rychlejší než standardní elektrická šoupátka (3-8 sekund).

Q2: Lze rychlošoupátko použít v ručním nouzovém režimu?

Ano. The průmyslové šoupátko konstrukce obsahuje ruční ovládání ručního kola. V případě výpadku napájení nebo pneumatického výpadku může obsluha zavřít ventil během 5-10 sekund (v závislosti na velikosti). Systém trojitého blokování však prokázal 99,9% spolehlivost, takže ruční použití je vzácné.

Q3: Jakou údržbu vyžaduje šoupátko koksárenské pece ve vysokoteplotním provozu?

Pravidelná údržba (každých 6–12 měsíců) zahrnuje kontrolu opotřebení těsnicího povrchu, mazání závitů vřetene a testování doby odezvy pohonu. Tvrdá slitinová vrstva zajišťuje až 3 roky nepřetržitého provozu v 1000°C spalinách bez renovace. Jako a hutnické šoupátko manufacturer , Jiangsu Shineng poskytuje vzdálenou diagnostiku a servis na místě pro kritické instalace.

pro further technical specifications or a customized zakázkový dodavatel šoupátek řešení pro vaši koksárenskou pec nebo průmyslový proces, kontaktujte Jiangsu Shineng Chemical Equipment Co., Ltd. $
