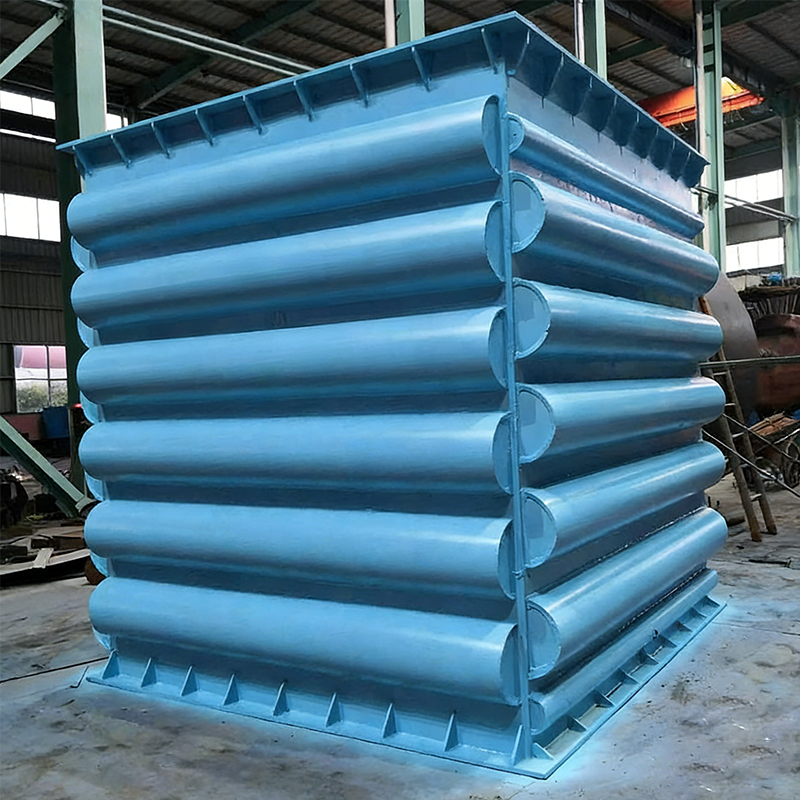

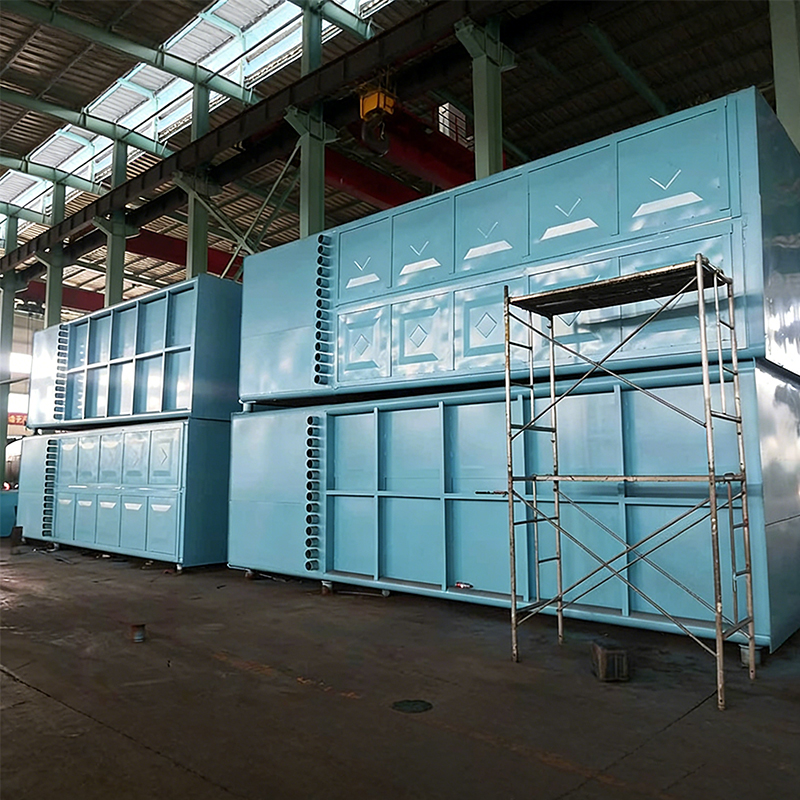

Koksovací kotel na spaliny spalin je vysoce účinné, energeticky úsporné zařízení speciálně vyvinuté pro koksárenský průmysl. Jeho cílem je rekuperovat a využít velké množství odpadního tepla ze středně a nízkoteplotních spalin vznikajících při výrobě koksu a přeměnit tuto odpadní tepelnou energii na využitelnou páru nebo elektřinu. Toto zařízení nejen výrazně snižuje náklady podniků na spotřebu energie, ale také účinně snižuje znečištění životního prostředí, což z něj činí klíčovou součást zařízení pro koksárenské společnosti pro dosažení zeleného a nízkouhlíkového rozvoje. Během výroby koksu procesy, jako je ohřev koksárenské pece, chlazení surového plynu a suché kalení, generují velké množství spalin o střední a nízké teplotě při 260℃-300℃. Přímá emise těchto spalin má za následek nejen značné plýtvání energií, ale také zhoršuje tepelné znečištění životního prostředí. Náš kotel na odpadní teplo spalin z koksárenské pece využívá pokročilou technologii výměny tepla ke snížení teploty spalin na 140℃-160℃ před jejich vypuštěním do atmosféry a současně využívá získané teplo k výrobě páry, kterou lze přímo použít pro výrobní procesy, vytápění nebo výrobu energie.
Slinovací kotel na odpadní teplo na hlavním kouřovodu
Sintrový kruhový chladič Odpadní tepelný kotel
Trojitý propojený rychločinný šoupátko pro kouřovod koksárenské pece (doba otevření <1s)
Kotle na odpadní teplo z rotační topeniště
Regenerátor vakuové pece Pre-RH
Jednotka rekuperace odpadního tepla pro vysokoteplotní spaliny ze zplyňovače foukaného kyslíkem
Louže pod pláštěm průmyslového kotle je zřídkakdy pouze instalatérským problémem. Na kotli na odpadní teplo spalin z koksárenské pece o výkonu 60 t/h voda objevující se podél švu pláště obvykle ukazuje na jednu ze tří věcí: neúspěšný svar trubka-trubka, ztenčená trubka ekonomizéru nebo těsnící...
Read MoreNetěsnost pojistného ventilu kotle: Krátká odpověď před detaily Pokud pojistný ventil kotle netěsní, považujte to za závadu na hranici tlaku, nikoli za obtěžování domácnosti. Ventil je poslední mechanická bariéra stojící mezi tlakovým bubnem a přetlakovou událostí a ventil, který nepřetr...
Read MoreWhy a Boiler PRV Leaks: The Conclusion First Ve tři ráno se po podlaze pod kotlem, který den předtím perfektně jel, rozlévá teplá louže. Přirozenou reakcí je předpokládat, že ventil selhal a objednat výměnu. That reaction is usually wrong. Netěsnost PRV kotle je příznakem problémů s tlak...
Read MoreA Koksová pec na odpadní teplo kotle je specializovaný kotel na rekuperaci odpadního tepla určený k zachycování tepelné energie z vysokoteplotních spalin vznikajících při výrobě koksu. V typické koksárenské baterii vystupují spaliny při 800 °C až 1000 °C , představující významný energetický zdroj, se kterým by se jinak plýtvalo. A Koksování WHB rekuperuje toto teplo k výrobě přehřáté páry pro výrobu elektřiny nebo vytápění závodu. Podle Zpráva o energetické účinnosti čínského koksárenského průmyslu 2023 Typická koksárna s kapacitou 1,2 milionu tun/rok se může zotavit 55-70 MW tepelné energie , generující 25-35 t/h páry. To znamená roční výrobu elektřiny 60 000–80 000 MWh a snížení emisí CO₂ o 45 000–60 000 tun ročně. The Koksárenské spaliny WHB je tedy kritickou součástí moderních, energeticky účinných koksárenských provozů.
Vodorovný sloupcový graf ukazuje potenciál zpětného získávání odpadního tepla z různých kapacit koksárenské pece. Koksárenská pec o kapacitě 500 000 tun/rok může získat zpět asi 22 MW tepelné energie, zatímco velká elektrárna s kapacitou 2,0 mil. tun/rok může zachytit až 92 MW. Na každých 100 000 tun roční produkce koksu je k dispozici přibližně 4,5–5,0 MW využitelného tepla z proudu spalin. To představuje asi 35-45 % celkového tepelného příkonu do koksárenské baterie. Instalací a Koksovna WHB , může koksovna vyrobit 15 000–70 000 MWh elektřiny ročně, čímž se sníží její nakupovaná spotřeba energie o 25–40 %. Rekuperovaná pára navíc může nahradit pomocné kotle na uhlí, čímž se sníží celkové emise CO₂ v závodě o 10–15 %. The Koksárenský průmysl WHB tak přináší ekonomické i ekologické výhody.
Jako specialista Kotel na odpadní teplo z koksárenské pece a Koksárenské spaliny WHB Manufacturer , Jiangsu Shineng Chemical Equipment Co., Ltd. navrhuje kompletní systémy rekuperace odpadního tepla pro koksárenské baterie. jejich Průmyslové WHB řešení zahrnují vysokoteplotní slitinové výměníky tepla, automatizované systémy vyfukování sazí a korozivzdorné materiály pro prostředí spalin s vysokým obsahem síry.
A Rekuperace tepla koksárenské pece systém typicky funguje jako spalinový výměník tepla instalovaný v hlavním kouřovodu za koksárenskou baterií. Horké spaliny o teplotě 800-1000°C proudí přes speciálně navržené svazky žebrovaných trubek a předávají teplo vodě/páře cirkulující uvnitř. Kotel obsahuje několik sekcí: přehřívák (pro zvýšení teploty páry), výparník (pro výrobu páry) a ekonomizér (pro předehřívání napájecí vody). Přirozený nebo nucený oběh udržuje stabilní hydrodynamické podmínky. Spojnicový graf níže znázorňuje typický teplotní profil spalin při jejich průchodu WHB.
Spojnicový graf ukazuje snížení teploty spalin z koksárenské pece, když proudí WHB. Vstupní plyn o teplotě 920 °C prochází přehřívačem (920→680 °C), poté výparníkem (680→380 °C) a nakonec ekonomizérem (380→165 °C). Celkový teplotní spád 755°C odpovídá účinnosti rekuperace tepla 75-82% pro moderní koksárenskou pec WHB. Pro typickou koksovnu s kapacitou 1,2 milionu tun/rok s průtokem spalin 180 000 Nm³/h tato regenerace poskytuje přibližně 32 t/h přehřáté páry při 4,0 MPa a 430 °C. Pára může pohánět 7,5 MW turbínový generátor, který ročně vyrobí asi 60 000 MWh. Snížená teplota výfukových plynů (pod 170 °C) navíc umožňuje bezpečnější následné zpracování a snižuje tepelné znečištění. Systém také zachycuje kondenzovatelné uhlovodíky, čímž zlepšuje celkový ekologický výkon závodu.
Jiangsu Shineng's Rekuperace odpadního tepla z koksovny systémy zahrnují inteligentní řídicí technologii, která upravuje cirkulaci vody a parametry páry v reálném čase na základě cyklování koksárenské pece. jejich Kouřový šoupátko koksárenské pece integrace umožňuje bezproblémové odvádění spalin během údržby nebo cyklů ohřevu pece a zajišťuje nepřetržitý provoz zařízení.
A Koksová pec na odpadní teplo kotle poskytuje řadu výhod: nižší spotřebu paliva, nižší emise CO₂ a vyšší ziskovost. Níže uvedená tabulka porovnává klíčové ukazatele výkonu pro koksovnu před a po instalaci WHB na baterii s kapacitou 1,2 milionu tun/rok.
| Parametr | Před WHB | Po instalaci WHB | Změna |
|---|---|---|---|
| Specifická energie koksárenské pece (GJ/t koksu) | 2.85 | 2.18 | -23,5 % |
| Výroba páry (t/h) | 0 | 32 | 32 t/h |
| Výroba energie (MW) | 0 | 7.5 | 7,5 MW |
| snížení CO₂ (tuny/rok) | základní linie | 52 000 | roční úspora |
Sloupcový graf ukazuje potenciální kapacitu výroby energie z rekuperace odpadního tepla spalin z koksárenské pece na základě roční produkce koksu. Závod o kapacitě 0,5 milionu tun/rok může generovat přibližně 3,2 MW, zatímco velký závod s kapacitou 1,8 milionu tun/rok může vyrábět až 11,5 MW. Na každých 100 000 tun roční produkce koksu lze vyrobit přibližně 0,65-0,70 MW energie pomocí moderního Koksárenské spaliny WHB systém. To znamená roční produkci elektřiny 25 000 až 90 000 MWh v závislosti na velikosti zařízení, která pokryje 30–45 % vlastní spotřeby energie koksovny. Rekuperovaná energie snižuje náklady na nakupovanou elektřinu a snižuje celkovou uhlíkovou náročnost výroby koksu o 18–25 %. dále Koksárenský průmysl WHB Supplier systémy se často kvalifikují pro uhlíkové kredity v rámci mezinárodních rámců snižování emisí, což poskytuje další finanční návratnost. Páru lze také použít pro předehřívání uhlí nebo zpracování chemických vedlejších produktů, čímž se dosáhne kaskádového využití energie.
Radarový graf porovnává konvenční konstrukci odpadního tepla z koksárenské pece s pokročilým řešením od Jiangsu Shineng. Konvenční konstrukce dosahují skóre kolem 60-70 v klíčových oblastech, jako je účinnost rekuperace tepla a odolnost proti znečištění. Shineng's Koksová pec na odpadní teplo kotle dosahuje skóre nad 90 napříč všemi metrikami, s odolností proti znečištění 95 díky optimalizovanému rozmístění spirálových žeber a automatizovaným pulzním systémům vyfukování sazí. Pokročilá konstrukce zlepšuje účinnost rekuperace tepla o 18–22 % ve srovnání s běžnými jednotkami , což se přímo promítá do o 20-25 % vyšší produkce páry při stejném průtoku spalin. Použití trubek s pájenými žebry na bázi niklu (vyvinutých vlastními silami) poskytuje vynikající odolnost proti korozi i při zpracování spalin z koksování obsahujících sloučeniny síry a naftalen. Jako a Koksová pec na odpadní teplo kotle Manufacturer s téměř dvěma desetiletími zkušeností dodává Jiangsu Shineng zakázky Průmyslové WHB for Coke Oven řešení, která maximalizují návratnost investic a zároveň splňují přísné ekologické předpisy.
Představení společnosti: Jiangsu Shineng Chemical Equipment Co., Ltd Čínský výrobce jednotky pro rekuperaci spalin a společnost zabývající se systémem rekuperace odpadního tepla , Jiangsu Shineng Chemical Equipment Co., Ltd, založená v roce 2005, se specializuje na výzkum a vývoj a výrobu systémů zpětného získávání tepla z odpadních spalin a chemických zařízení, disponuje komplexními vlastními schopnostmi od vývoje tepelných trubek a pájení na bázi niklu až po výrobu tlakových nádob. Naše produkty jsou široce používány v uhelném chemickém průmyslu, metalurgii, výrobě energie a syntetickém amoniaku a byly vyváženy na zámořské trhy. Jako vedoucí Koksová pec na odpadní teplo kotle Manufacturer a Koksárenské spaliny WHB Supplier , Shineng poskytuje kompletní Rekuperace tepla koksárenské pece řešení, od inženýringu a výroby až po uvedení do provozu a poprodejní podporu, která pomáhají koksovnám dosáhnout významných úspor energie a snížení emisí.
