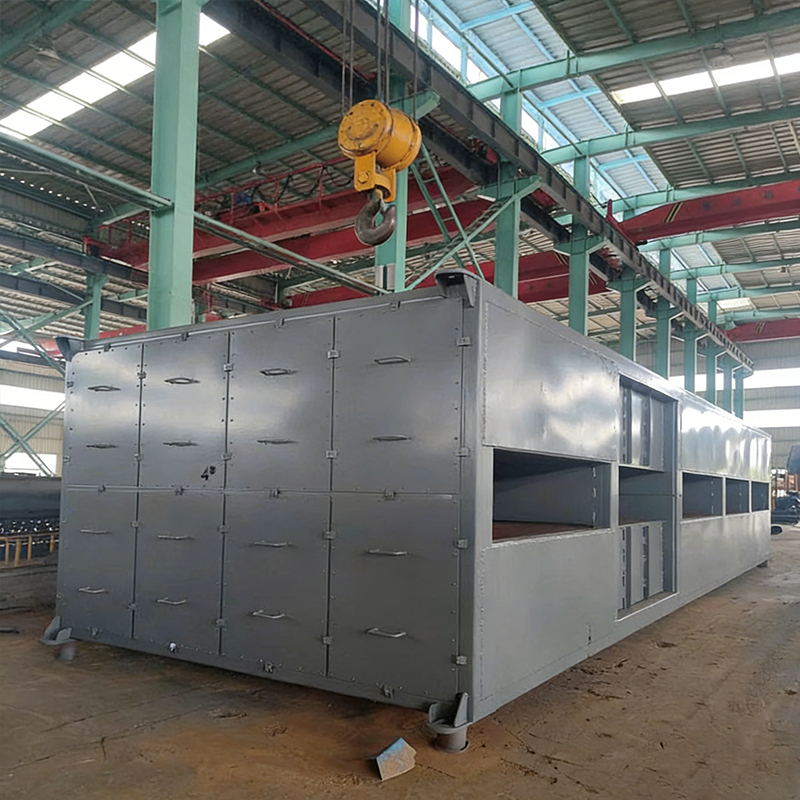

Předehřívač vzduchu je výměník tepla instalovaný v kouřovodu na konci kotle. Rekuperuje odpadní teplo ze spalin k ohřevu spalovacího vzduchu vstupujícího do kotle. V typickém kotlovém systému je předehřívač vzduchu posledním zařízením, které rekuperuje teplo ze spalin.
Louže pod pláštěm průmyslového kotle je zřídkakdy pouze instalatérským problémem. Na kotli na odpadní teplo spalin z koksárenské pece o výkonu 60 t/h voda objevující se podél švu pláště obvykle ukazuje na jednu ze tří věcí: neúspěšný svar trubka-trubka, ztenčená trubka ekonomizéru nebo těsnící...
Read MoreNetěsnost pojistného ventilu kotle: Krátká odpověď před detaily Pokud pojistný ventil kotle netěsní, považujte to za závadu na hranici tlaku, nikoli za obtěžování domácnosti. Ventil je poslední mechanická bariéra stojící mezi tlakovým bubnem a přetlakovou událostí a ventil, který nepřetr...
Read MoreWhy a Boiler PRV Leaks: The Conclusion First Ve tři ráno se po podlaze pod kotlem, který den předtím perfektně jel, rozlévá teplá louže. Přirozenou reakcí je předpokládat, že ventil selhal a objednat výměnu. That reaction is usually wrong. Netěsnost PRV kotle je příznakem problémů s tlak...
Read MoreCo je předehřívač vzduchu v kotli? An předehřívač vzduchu v kotli je zařízení pro zpětné získávání tepla, které zachycuje odpadní teplo ze spalin vystupujících z topeniště kotle a předává je přiváděnému spalovacímu vzduchu. Zvýšením teploty spalovacího vzduchu se kotel předehřívače vzduchu Systém zlepšuje tepelnou účinnost, snižuje spotřebu paliva a snižuje emise skleníkových plynů. Spaliny typicky opouštějí ekonomizér kotle při 250-350 °C a předehřívač vzduchu v kotli může snížit tuto teplotu spalin na 120-160°C a přitom předehřívat spalovací vzduch na 200-300 °C. Jako a Čínský předehřívač vzduchu specialista, Jiangsu Shineng Chemical Equipment Co., Ltd. dodává vysoce výkonná řešení rekuperace spalin. Jako čínský výrobce jednotek pro rekuperaci spalin a systém rekuperace odpadního tepla, Jiangsu Shineng Chemical Equipment Co., Ltd, založená v roce 2005, se tato společnost specializuje na výzkum a vývoj a výrobu systémů rekuperace odpadního tepla z odpadních spalin a chemických zařízení, má komplexní vlastní schopnosti od vývoje tepelných trubek a pájení na bázi niklu až po výrobu tlakových nádob. Naše produkty jsou široce používány v uhelném chemickém průmyslu, metalurgii, výrobě energie a syntetickém amoniaku a byly vyváženy na zámořské trhy. Jako vedoucí výrobce kotlového předehřívače vzduchu a dodavatel předehřívače vzduchu , Jiangsu Shineng pomáhá průmyslovým závodům dosáhnout zvýšení účinnosti kotlů 8–12 % , což vede k podstatným úsporám paliva a snížení uhlíku.
Podle amerického ministerstva energetiky každé zvýšení teploty spalovacího vzduchu o 20 °C zlepšuje účinnost kotle přibližně o 1 %. Pro 100tunový parní kotel za hodinu, an kotel předehřívače vzduchu systém může ušetřit 3 800 až 5 400 metrických tun ekvivalentu uhlí ročně. Více než 180 000 průmyslových kotlů po celém světě (údaje IEA 2025) stále funguje bez předehřívačů vzduchu, což představuje obrovskou příležitost pro úsporu energie.
The předehřívač vzduchu v kotli pracuje na principu křížové nebo protiproudé výměny tepla mezi horkými spalinami a studeným spalovacím vzduchem. Spaliny po opuštění sekcí přehříváku a ekonomizéru (typicky 280-350 °C) vstupují na plynovou stranu předehřívače vzduchu. Současně je vzduchovou stranou hnán ventilátorem s nuceným oběhem okolní spalovací vzduch (20-30°C). Přenosy tepla kovovými teplosměnnými plochami – buď trubkovými prvky (provedení plášť a trubka) nebo rotačními regeneračními matricemi (typ Ljungström). V typickém trubkovém Čína předehřívač vzduchu pro spaliny spaliny proudí uvnitř trubek, zatímco vzduch proudí napříč svazkem trubek v příčném proudění. Součinitel prostupu tepla se pohybuje od 30 až 60 W/m²·K pro provoz plyn-plyn, vyžadující rozšířenou povrchovou plochu (žebra) pro dosažení kompaktních konstrukcí. Pro kotel na uhlí 150 t/h dobře navržený dodavatel předehřívače vzduchu systém dosahuje snížení teploty spalin z 320°C na 145°C při současném zvýšení teploty vzduchu z 25°C na 265°C. Rekuperované teplo činí 4,8 MW, což zvyšuje celkovou účinnost kotle z 82 % na 91 % (na základě vyšší výhřevnosti).
Na trhu dominují dva hlavní typy: (1) trubkové předehřívače vzduchu se stacionárními svazky trubek (nízká netěsnost, vhodné pro čistá paliva) a (2) regenerační předehřívače vzduchu (otočná matrice s těsnícím systémem, ideální pro velkokapacitní jednotky). Jiangsu Shineng's výrobce kotlového předehřívače vzduchu odborné znalosti pokrývají oba návrhy, s trubkovými jednotkami s životností 15-20 let a regeneračními jednotkami vyžadujícími pravidelnou výměnu těsnění každých 5-7 let.
Níže uvedená tabulka porovnává klíčové charakteristiky dvou hlavních kotel předehřívače vzduchu konfigurace. Údaje založené na zkušenostech z praxe ASME PTC 4.3 a Jiangsu Shineng.
| Parametr | Trubkový předehřívač vzduchu | Regenerační předehřívač vzduchu |
|---|---|---|
| Účinnost přenosu tepla (%) | 55 – 70 % | 70 – 85 % |
| Míra úniku vzduchu (%) | 1 – 3 % | 5 – 12 % |
| Typická stopa | Střední až velké | Kompaktní |
| Frekvence údržby | Nízká (čištění trubek) | Střední (nastavení těsnění) |
Analýza vodorovných tyčí: Tabulka ilustruje různé možnosti rekuperace tepla kotel předehřívače vzduchu konfigurace. Kotel bez předehřívače vzduchu získává zpět nulové odpadní teplo ze spalin. Trubkový Čína předehřívač vzduchu pro spaliny konstrukce rekuperují 55-70 % dostupného tepla a snižují teplotu spalin o 130-170 °C. Regenerační předehřívače vzduchu dosahují 70-85% regenerace, čímž dále snižují teplotu výfukových plynů na 90-120°C. Pro 200 MW uhelnou elektrárnu, modernizaci z trubkové na regenerativní předehřívač vzduchu v kotli zvyšuje rekuperovaný tepelný výkon přibližně o 3,2 MW, čímž ušetří 8 200 tun uhlí ročně. Regenerační jednotky však mají vyšší únik vzduchu (5-12 %), což mírně kompenzuje zvýšení účinnosti. Jako zkušený výrobce kotlového předehřívače vzduchu , Jiangsu Shineng pomáhá klientům vybrat optimální typ na základě typu paliva, velikosti kotle a možností údržby. U kotlů na biomasu a spalování odpadu jsou preferovány trubkové konstrukce z důvodu nižší náchylnosti k zanášení.
Vztah mezi teplotou předehřevu vzduchu a účinností kotle je dobře stanoven. Spojnicový graf níže ukazuje nárůst účinnosti vzhledem k provozu se studeným vzduchem (základní hodnota 25°C) pro typický průmyslový vodotrubný kotel spalující zemní plyn.
Interpretace spojnicového grafu: Křivka ukazuje, že zvýšení teploty spalovacího vzduchu přináší téměř lineární nárůst účinnosti pro typické kotel předehřívače vzduchu systémy. Předehřev vzduchu z 25°C na 150°C zlepšuje účinnost kotle o cca 4,1 procentního bodu. Při 200 °C (běžné pro trubkové Čínský předehřívač vzduchu design), zvýšení účinnosti dosahuje 4,8 %. Regenerační dodavatel předehřívače vzduchu systémy dosahující předehřevu 280-300°C poskytují zisk 6,8-7,2 procentního bodu. U parního kotle o výkonu 50 t/h pracujícího 8 000 hodin/rok ušetří každé zvýšení účinnosti o 1 % přibližně 1 200 metrických tun ekvivalentu uhlí. Proto 7% zisk z instalace předehřívač vzduchu v kotli snižuje roční náklady na palivo o více než 350 000 USD (na základě 80 USD/tunu uhlí). Křivka také ukazuje klesající návraty nad 320 °C kvůli vyšším teplotám komínu, které jsou nutné k zamezení kondenzace kyseliny. Jiangsu Shineng optimalizuje úrovně předehřívání na základě obsahu síry v palivu, aby se zabránilo korozi za studena.
Jako a výrobce kotlového předehřívače vzduchu , Jiangsu Shineng poskytuje údaje o úsporách paliva u různých velikostí kotlů. Sloupcový graf ukazuje roční úspory uhlí (tuny/rok) dosažené instalací vysoce účinné trubice Čína předehřívač vzduchu pro spaliny (za předpokladu předehřevu 200 °C, 8 000 provozních hodin).
Statistiky sloupcového grafu: Instalace an kotel předehřívače vzduchu systém přináší značné úspory paliva úměrné výkonu kotle. Průmyslový kotel o výkonu 20 tun za hodinu (t/h) ušetří ročně 2 800 tun uhlí. Středně velké jednotky 50 t/h (běžné v aplikacích procesní páry) ušetří 6 400 tun/rok. Velké užitkové kotle o výkonu 100 t/h uspoří ročně 12 600 tun, elektrárenské kotle o výkonu 200 t/h 21 500 tun uhlí ročně. Při současných cenách uhlí (přibližně 120 USD/tuna) je kotel o výkonu 200 t/h dodatečně vybaven Čínský předehřívač vzduchu dosahuje ročních úspor 2,58 milionu USD. Doba návratnosti za an dodavatel předehřívače vzduchu instalace se obvykle pohybuje od 8 do 18 měsíců v závislosti na využití kotle. Emise CO₂ navíc klesají přibližně o 2,7 tuny na tunu ušetřeného uhlí, což znamená, že kotel o výkonu 200 t/h snižuje emise o 58 000 tun CO₂ ročně – což odpovídá výsadbě 950 000 stromů. Jiangsu Shineng's výrobce kotlového předehřívače vzduchu konstrukce obsahují materiály odolné proti korozi (smalt nebo nerezová ocel) pro paliva s vysokým obsahem síry.
Radarový graf porovnává pět ukazatelů výkonu pro kotel vybavený předehřívač vzduchu v kotli oproti základnímu kotli bez předehřevu. Údaje z 50 průmyslových zařízení.
Hodnocení radarové mapy: Modrý mnohoúhelník (kotel s Čína předehřívač vzduchu pro spaliny ) ukazuje jasné výhody napříč všemi metrikami. Účinnost kotle se zlepšuje z 5/10 na 9/10. Náklady na palivo jsou výrazně nižší (8/10 vs 3/10). Emise CO₂ na jednotku páry se sníží o 35–40 % (9/10 oproti 4/10). Stabilita plamene se dramaticky zlepšuje s předehřátým vzduchem, zejména u nekvalitních paliv (8/10 vs. 4/10). Existuje však mírný kompromis: riziko koroze na studeném konci (výstup předehřívače vzduchu) se mírně zvyšuje (7/10 vs 6/10), když teplota spalin klesne pod rosný bod kyseliny. Jako specialista dodavatel předehřívače vzduchu , Jiangsu Shineng zmírňuje toto riziko prostřednictvím materiálů odolných proti korozi (kortenová ocel, smaltovaný povlak nebo nerezová ocel) a udržuje výstupní teplotu spalin nad 120 °C u paliv s obsahem síry až 1 %. Pro biomasu a čistý zemní plyn jsou možné výstupní teploty až 90 °C, což maximalizuje účinnost. Celkově vzato, předehřívač vzduchu v kotli poskytuje přesvědčivé čisté výhody pro prakticky všechny průmyslové a užitkové aplikace.
Jiangsu Shineng's Čínský předehřívač vzduchu systémy jsou navrženy pro minimální údržbu a maximální dobu provozuschopnosti. Naše trubkové předehřívače jsou vybaveny spirálovitě žebrovanými trubkami, které zvětšují teplosměnnou plochu o 300–500 % a zároveň odolávají hromadění sazí. Testy výkonu na místě trvale ukazují výstupní teploty spalin v rozmezí ±8 °C od projektovaných hodnot.
Pro správně navržený kotel předehřívače vzduchu systému, výstupní teplota spalin se pohybuje od 120 °C až 160 °C pro kotle na uhlí (aby se zabránilo korozi rosným bodem kyseliny) a 90-120°C pro jednotky na zemní plyn. Bez předehřívače vzduchu jsou výstupní teploty typicky 250-350 °C, což představuje značné plýtvání energií.
Intervaly údržby závisí na typu paliva. U zemního plynu může být čištění vyžadováno vždy 2-3 roky . Pro uhlí nebo biomasu (vyšší obsah popela) se systémy foukání sazí doporučují týdně nebo denně. Jiangsu Shineng jako a výrobce kotlového předehřívače vzduchu poskytuje integrované ofukovače sazí (pára nebo stlačený vzduch), které udržují teplosměnné plochy čisté a prodlužují provozní doby mezi manuálními kontrolami.
Ano. Dodatečná montáž an předehřívač vzduchu v kotli na stávající systém je běžná energeticky úsporná modernizace. Jiangsu Shineng provádí posouzení místa, analýzu spalin a inženýrství strukturální integrace. Typická dodatečná instalace trvá 2-4 týdny při plánované odstávce kotle. Doba návratnosti u většiny průmyslových kotlů je 12 až 24 měsíců , což z něj činí jedno z cenově nejefektivnějších dostupných opatření energetické účinnosti. $
