Shell and Tube Heat Exchanger je typický a univerzální průmyslový výměník tepla. Jeho jádrová struktura se skládá z velkého pláště (strana pláště), ve kterém je uložen svazek trubek, a mnoha trubek (strana trubek) uzavřených uvnitř pláště. Dvě tekutiny o různých teplotách proudí na straně pláště a na straně trubky, přičemž účinně vyměňují teplo skrz kovové stěny trubice, aby bylo dosaženo účelu ohřevu, chlazení nebo kondenzace.
Jednotka rekuperace odpadního tepla pro vysokoteplotní spaliny ze zplyňovače foukaného kyslíkem
Slinovací kotel na odpadní teplo na hlavním kouřovodu
Zařízení pro výparníky a výměníky tepla
Sintrový kruhový chladič Odpadní tepelný kotel
Koksárenská pec spalinový odpadní tepelný kotel
Cyklonový sběrač prachu
Louže pod pláštěm průmyslového kotle je zřídkakdy pouze instalatérským problémem. Na kotli na odpadní teplo spalin z koksárenské pece o výkonu 60 t/h voda objevující se podél švu pláště obvykle ukazuje na jednu ze tří věcí: neúspěšný svar trubka-trubka, ztenčená trubka ekonomizéru nebo těsnící...
Read MoreNetěsnost pojistného ventilu kotle: Krátká odpověď před detaily Pokud pojistný ventil kotle netěsní, považujte to za závadu na hranici tlaku, nikoli za obtěžování domácnosti. Ventil je poslední mechanická bariéra stojící mezi tlakovým bubnem a přetlakovou událostí a ventil, který nepřetr...
Read MoreWhy a Boiler PRV Leaks: The Conclusion First Ve tři ráno se po podlaze pod kotlem, který den předtím perfektně jel, rozlévá teplá louže. Přirozenou reakcí je předpokládat, že ventil selhal a objednat výměnu. That reaction is usually wrong. Netěsnost PRV kotle je příznakem problémů s tlak...
Read MoreCo je a Plášťový a trubkový výměník tepla a jak to funguje? A plášťový a trubkový výměník tepla je široce používané tepelné zařízení sestávající z válcové tlakové nádoby (plášť) obsahující svazek trubek. Jedna tekutina proudí uvnitř trubek (strana trubice), zatímco jiná tekutina proudí kolem trubek uvnitř pouzdra (strana pouzdra). Teplo se přenáší přes stěny trubky, což umožňuje účinné vytápění, chlazení nebo kondenzaci. Jako důvěryhodný Dodavatel průmyslových výměníků tepla , Jiangsu Shineng Chemical Equipment Co., Ltd. poskytuje vysoce výkonné návrhy. Jako čínský výrobce jednotek pro rekuperaci spalin a systém rekuperace odpadního tepla, Jiangsu Shineng Chemical Equipment Co., Ltd, založená v roce 2005, se tato společnost specializuje na výzkum a vývoj a výrobu systémů rekuperace odpadního tepla z odpadních spalin a chemických zařízení, má komplexní vlastní schopnosti od vývoje tepelných trubek a pájení na bázi niklu až po výrobu tlakových nádob. Naše produkty jsou široce používány v uhelném chemickém průmyslu, metalurgii, výrobě energie a syntetickém amoniaku a byly vyváženy na zámořské trhy. naše Čínský trubkový výměník tepla řešení kombinují robustní konstrukci s přizpůsobeným tepelným designem.
Typicky, a výrobci plášťových a trubkových výměníků tepla design nabízí celkové koeficienty prostupu tepla v rozmezí od 150 až 1200 W/m²·K v závislosti na vlastnostech tekutiny a uspořádání proudění. Více než 65 % povinností v oblasti průmyslové výměny tepla na celém světě (rafinace, petrochemie, energetika) závisí na této technologii (normy TEMA, 2024).
The plášťový výměník tepla funguje na základě vedení a konvekce řízené teplotním gradientem. Horká tekutina (buď na straně pláště nebo na straně trubky) uvolňuje tepelnou energii, která prochází tloušťkou stěny trubky (obvykle 1,2–3,5 mm) a je absorbována studenou tekutinou. Přepážky uvnitř pláště nasměrují tekutinu na straně pláště přes svazek trubek několikrát, čímž zvyšují turbulenci a koeficient přenosu tepla 40–60 % ve srovnání s přímou konstrukcí. Pevná trubkovnice trubkový výměník tepla se běžně používá pro nekorozivní čisté služby, zatímco konstrukce s plovoucí hlavou nebo U-trubice se přizpůsobí tepelné roztažnosti. Pro typickou aplikaci olejového chladiče (strana trubky: 85 °C olej; strana pláště: 30 °C chladicí voda), dobře navržený Čínský plášťový a trubkový výměník tepla dosahuje korekčního faktoru logaritmického středního teplotního rozdílu (LMTD) nad 0,85 a výstupní teplota oleje snížena na 42°C s průtokem vody 1,5násobkem rychlosti oleje.
A výrobci trubkových výměníků tepla jako Jiangsu Shineng optimalizuje rozteč přepážek (0,2 až 0,5 vnitřního průměru pláště) a rozteč trubek (1,25–1,5 × vnější průměr trubky), aby vyrovnal přenos tepla a pokles tlaku. Průmyslová data (od Sdružení výrobců trubkových výměníků) naznačují, že pro 2-průchodové pouzdro a 4-průchodové uspořádání trubek může celková účinnost dosáhnout 75-85 % pro plnění kapalina-kapalina.
V následující tabulce jsou uvedeny klíčové parametry návrhu, které používá plášťový a trubkový výměník tepla supplier Jiangsu Shineng pro chemické a energetické aplikace. Tyto hodnoty se řídí směrnicemi TEMA a ASME sekce VIII.
| Parametr | Typický rozsah | Jednotka |
|---|---|---|
| Průměr pláště | 150–2500 | mm |
| Délka trubky | 1,5 – 9,0 | m |
| Vnější průměr trubky (běžný) | 15.9, 19.05, 25.4 | mm |
| Maximální konstrukční tlak | 0,5 – 10,0 | MPa |
| Návrhová teplota | -30 až 550 | °C |
Analýza vodorovného pruhového grafu: Tabulka porovnává koeficienty prostupu tepla (U) pro běžné páry kapalin pomocí dobře navrženého plášťový a trubkový výměník tepla . Pro provoz voda-voda se U typicky pohybuje v rozmezí 850-1200 W/m²·K, díky čemuž jsou takové výměníky kompaktní. Kondenzace páry proti vodě poskytuje velmi vysoké U (1000-1500) díky vylepšení fázových změn. Aplikace kapalina-kapalina jako chlazení oleje (olej-voda) vykazují střední U 150-400; proto je zapotřebí větší plocha. Plynné služby dosahují nejnižší U (30-100), vyžadují větší jednotky. Jako profesionál Dodavatel průmyslových výměníků tepla Jiangsu Shineng optimalizuje design ozvučnice a boční průchody trubek tak, aby tlačil hodnoty U směrem k vyššímu konci pro každou kategorii. Pro petrochemický závod zpracovávající 80 000 kg/h surové ropy, zvýšení U z 250 na 320 W/m²·K snižuje potřebnou plochu o 22 %, což šetří náklady na materiál a půdu.
A výrobci trubkových výměníků tepla typicky doporučujeme protiproudé uspořádání, protože poskytuje rovnoměrnější teplotní rozdíl. Spojnicový graf níže ukazuje teplotu vs. délku pro typický protiproud výrobci plášťových a trubkových výměníků tepla provedení (horká kapalina: 180 °C až 85 °C, studená kapalina: 30 °C až 120 °C).
Interpretace spojnicového grafu: V protiproudu plášťový výměník tepla horká tekutina vstupuje při 180 °C a vystupuje při 85 °C, zatímco studená tekutina se ohřívá z 30 °C na 120 °C. Teplotní křivky udržují téměř konstantní hnací sílu ΔT po celé délce a poskytují logaritmický střední teplotní rozdíl (LMTD) přibližně 46 °C. Pro paralelní proudění by LMTD měla pouze 31 °C, což by vyžadovalo o 48 % větší plochu pro přenos tepla pro stejný výkon. proto plášťový a trubkový výměník tepla supplier Jiangsu Shineng vždy doporučuje protiproud, pokud obavy z mrazu neurčují jinak. V systému rekuperace tepla 4 MW pro závod na výrobu syntetického čpavku se použitím protiproudu vs. paralelního toku zkrátila délka svazku trubek z 5,2 m na 3,7 m, což přímo snížilo kapitálové investice a pokles tlaku o 18 %.
Čínský plášťový a trubkový výměník tepla jednotky plní kritické role napříč průmyslovými odvětvími. Sloupcový graf ukazuje typické rozsahy tepelné zátěže pro námi dodávané trubkový výměník tepla v různých odvětvích (údaje založené na přezkumech projektů z roku 2025).
Statistiky sloupcového grafu: Výšky tyčí ilustrují typické tepelné zátěže, které jedna zvládne plášťový a trubkový výměník tepla v klíčových odvětvích. Energetické jednotky často vyžadují velké kapacity (7,8 MW na výměník) kvůli vysokým nárokům na ohřev napájecí vody. Hutní závody (ocelové, neželezné) vykazují průměrný výkon 5,5 MW na rekuperaci tepla spalin před vstupem do pytlových domů. Petrochemické krakovací jednotky pracují s výkonem kolem 4,2 MW na výměník, zatímco uhelné chemikálie (metanol nebo syntetický čpavek) obecně vyžadují 3,0 MW jednotky. Jiangsu Shineng jako vedoucí Dodavatel průmyslových výměníků tepla dodala do těchto sektorů přes 380 plášťových a trubkových výměníků. Pro projekt v roce 2024 ve Vnitřním Mongolsku jeden trubkový výměník tepla získal zpět 4,8 MW, čímž se snížila spotřeba páry o 12 000 tun ročně, což přímo zlepšilo uhlíkovou stopu elektrárny.
Oproti deskovým nebo vzduchem chlazeným výměníkům je plášťový výměník tepla nabízí výhody v oblasti vysokého tlaku a znečištění. Radarový graf hodnotí čtyři atributy za typický plášťový a trubkový výměník tepla manufacturers design.
Hodnocení radarové mapy: Modrý mnohoúhelník (plášť a trubka) dosahuje nejvyšších výsledků ve vysokotlaké schopnosti (až 20 MPa v našich konstrukcích), toleranci zanášení a širokém teplotním rozsahu (-30 °C až 550 °C). Snadná údržba je také vysoká, protože svazky trubek lze mechanicky čistit. Naproti tomu deskový výměník tepla (červeně přerušovaný) nabízí nižší náklady na plochu a kompaktnost, ale potýká se s limity těsnění (max 3,0 MPa) a zanášením. pro Čínský trubkový výměník tepla vybírají hutní a uhelné chemické závody plášťový a trubkový výměník tepla supplier Jiangsu Shineng díky robustní konstrukci z uhlíkové oceli nebo nerezové oceli. Během 20letého životního cyklu vyžaduje dobře udržovaná jednotka pláště a trubek obvykle pouze dvě výměny trubek, zatímco desková jednotka může vyžadovat pět generálních oprav těsnění. Díky tomu je plášť a trubka preferovanou volbou pro špinavé proudy s vysokou teplotou.
Jiangsu Shineng Chemical Equipment Co., Ltd. kombinuje více než 300 referencí plášťových a trubkových výměníků tepla po celém světě. naše Čínský plášťový a trubkový výměník tepla produkty se používají při rekuperaci odpadního tepla ze syntetického čpavku, chlazení metalurgických pecí a chladičích mazacích olejů elektráren. Poskytujeme také služby dodatečné montáže a přetrubování stávajících skořepin, čímž prodlužujeme životnost na více než 15 let.

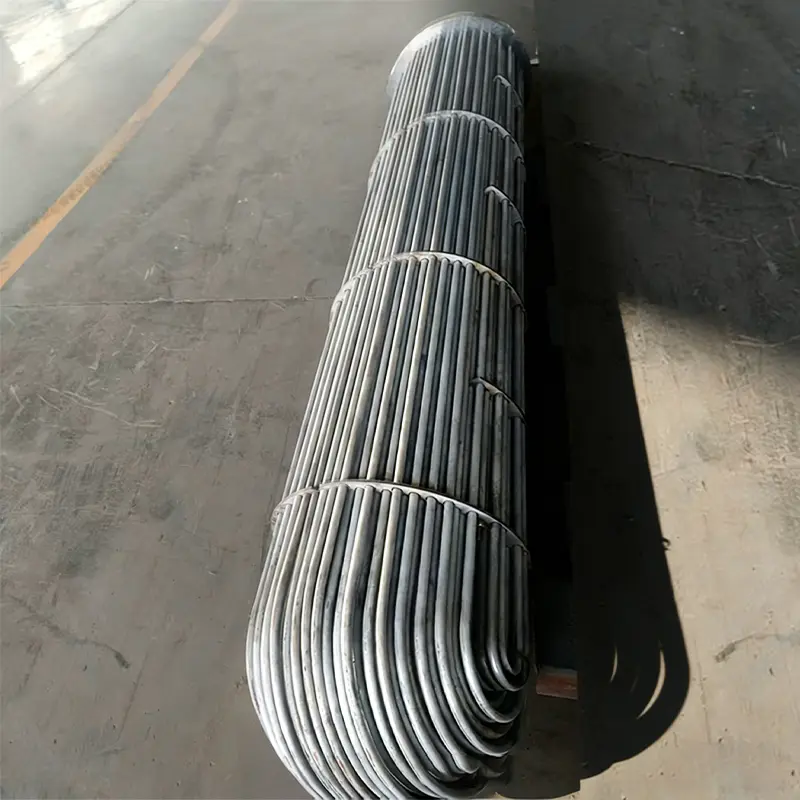

V pevné trubkovnici výrobci trubkových výměníků tepla provedení, oba trubkovnice jsou přivařeny k plášti, což omezuje tepelnou roztažnost. Svazky trubek ve tvaru U umožňují volnou expanzi a snadnější čištění, ale oblast ohybu čištění omezuje. Jiangsu Shineng doporučuje U-trubice pro velké teplotní rozdíly (>100°C).
Dobře sledovaný plášťový výměník tepla ukazuje zvýšený pokles tlaku a sníženou výstupní teplotu studené tekutiny. Pokud celkové U klesne o 30 % oproti projektované hodnotě, doporučuje se čištění. Mechanické čištění (kartáčování trubek) nebo chemická cirkulace se aplikuje podle typu nánosu.
Ano, ale koeficienty prostupu tepla na straně plynu jsou nízké (30–100 W/m²·K). Často se používají prodloužené plochy (žebra na trubkách). Jako an Dodavatel průmyslových výměníků tepla , Jiangsu Shineng poskytuje žebrované trubkové výměníky pláště a trubek pro zpětné získávání tepla spalin před kotli na odpadní teplo, dosahující účinnosti až 72 %.
